不銹鋼浮球疏水閥工作原理

    不銹鋼浮球比較常見的是自由式浮球，主要應用于疏水閥，這類閥門的明顯特點就是將一個浮球無約束地放置在疏水閥的閥體內部，所以設計時將不銹鋼浮球本身作為完成開關動作的閥瓣或閥芯。

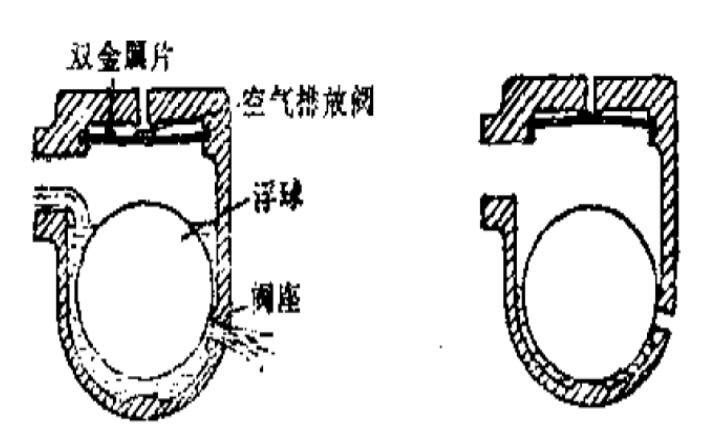

    如圖所示，球形浮子可自由而起到閥瓣或閥芯的作用；利用它的上升或下降而實現疏水閥的開關動作。有些疏水閥在閥蓋上部設置了空氣排放閥，大多數在設計時則將空氣排放閥安裝在閥體內，利用雙金屬的變化實現自動排放或關閉。

    空氣排放閥的雙金屬因溫度低而呈凹狀，空氣排放口是開著的。

    開始通汽時，進入疏水閥的空氣由排放閥排出，隨后流入的低溫凝結水使浮球上浮，離開閥座排水口，凝結水排出。

    凝結水排放過程中溫度逐漸升高，空氣排放閥的雙金屬反彎，從而關閉空氣排放閥，于是不銹鋼浮球就隨著凝結水的流入量而上下浮動并隨著凝結水負荷變化實現對凝結水的自動排放。

    一旦沒有凝結水流入，不銹鋼浮球就會下降，和閥座排放口接觸形成關閉狀態。這時，閥座排水口應低于閥體內凝結水水面，保證蒸汽不會從閥座口泄漏到后端管網。

    以上只是針對一般不銹鋼自由浮球式疏水閥而言，實際由于各個生產廠家不同的設計，其結構不盡相同，如有的不銹鋼浮球有升降滑動軌道，對浮球形成了一定的約束，有利于浮球和閥座孔更好更 地定位。但有一點是相同的，那就是疏水關閉開啟原理相同。
